Table Routing, Statik & Dinamis Routing

# Table Routing

Table routing adalah table yang memuat seluruh informasi IP address dari interfaces router yang lain sehingga router yang satu dengan router lainnya bisa berkomunikasi. Routing table hanya memberikan informasi sedang routing algoritma yang menganalisa dan mengatur routing table.

Intinya, router hanya tahu cara menghubungkan nertwork atau subnet yang terubung langsung dengan router tersebut. Router akan memberi rekomendasi jalur mana yang paling tepat untuk melewatkan paket data yang dikirim ke alamat tertentu sesuai dengan informasi yang terdapat pada tabel routing sehingga pada saat paket data telah dikirimkan atau diarahkan maka router akan melakukan pemeriksaan yang terdapat pada tabel routing dan router akan menentukan jalur mana yang paling sesuai dengan informasi yang ada.

Informasi yang terdapat pada tabel routing dapat diperoleh secara static routing melalui perantara administrator dengan cara mengisi tabel routing secara manual ataupun secara dynamic routing menggunakan protokol routing, dimana setiap router yang berhubungan akan saling bertukar informasi routing agar dapat mengetahui alamat tujuan dan memelihara tabel routing.

Ada 2 item yang harus dimasukan oleh tabel routing untuk mengirim paket data, diantaranya:

· Destination Address merupakan sebuah alamat pada jaringan yang dapat dijangkau oleh router

· Pointer to the Destination merupakan penunjuk yang akan memberitahukan bahwa jaringan atau network yang dituju dapat terhubung dengan router.

Router akan menyesuaikan informasi yang terdapat pada tabel routing sebelum mengirimkan ke alamat tujuan sehingga tidak ada yang namanya salah sasaran dalam mengirimkan paket data. Berikut adalah urutan pada tabel routing untuk menyesuaikan alamat tujuan:

· Host Address

· Subnet

· Group of Subnet

· Major Network Number

· Group of Major Network Numbers

· Default Address

Jika data yang dikirimkan oleh pengirim ke alamat atau jaringan yang dituju tidak sesuai dengan entri diatas maka paket data yang telah dikirimkan oleh pengirim akan dibuang dan pengirim data akan diberikan pesan oleh router bahwa data yang dikirim telah di drop karena ketidaksesuain dan terjadi kesalahan pengalamatan pada address source pengirim.  Tabel Routing pada umumnya berisi informasi tentang:

· Alamat Network Tujuan

· Interface Router yang terdekat dengan network tujuan

· Metric, yaitu sebuah nilai yang menunjukkan jarak untuk mencapai network tujuan. Metric tersebut menggunakan teknik berdasarkan jumlah lompatan (Hop Count).

Source:

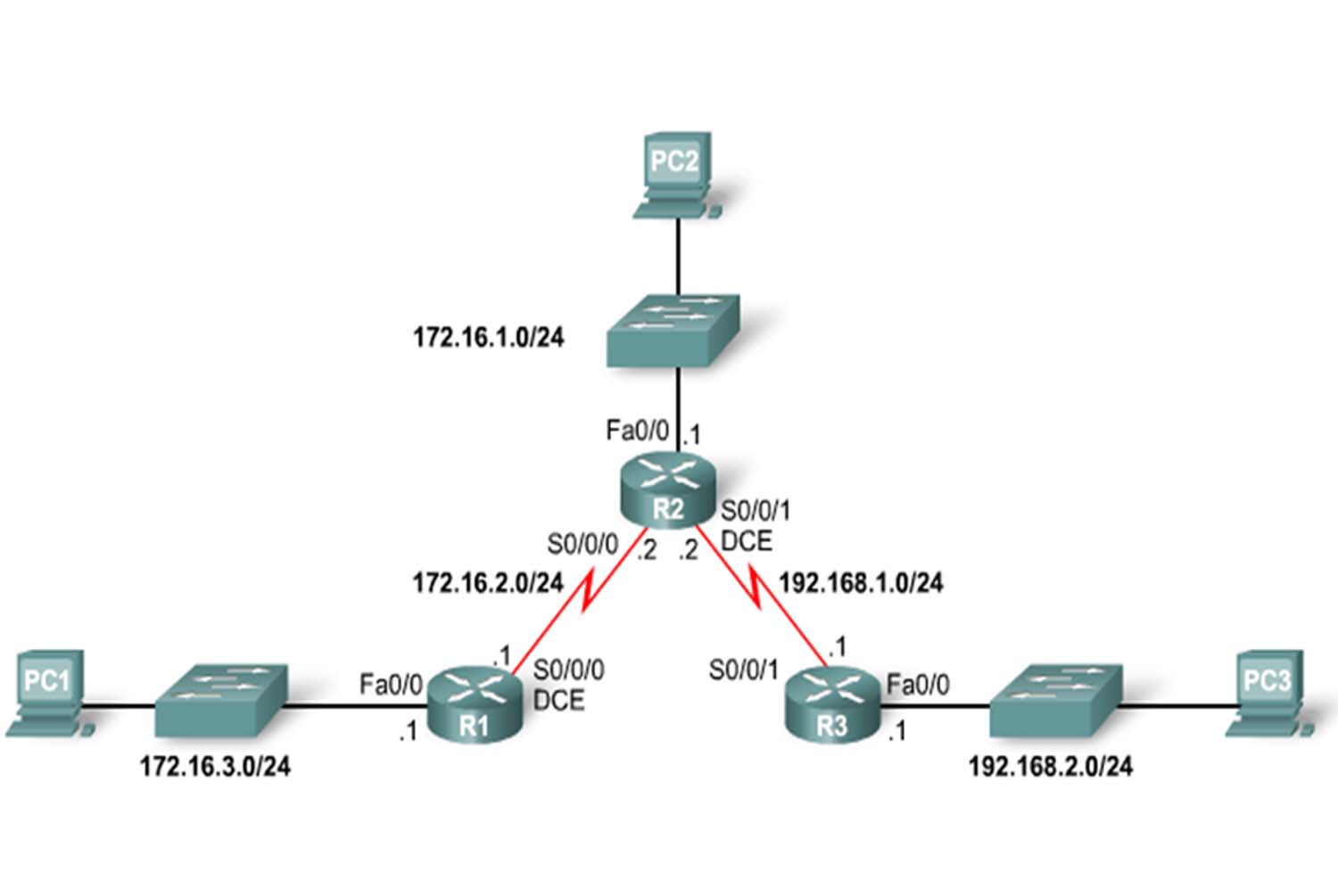

# Contoh sebuah table Routing

Pengertian, Perbedaan Routing Static dan Routing Dynamic

Banyak perbedaan dari beberapa routing yang telah ada sekarang dan biasanya routing itu sangat dibutuhkan untuk menghubungkan jaringan antar lokal ataupun antar kota. Routing adalah Konfigurasi yang akan dilakukan pada perangkat keras Router. Jenis-jenis router pun berbeda-beda, konfigurasinya pun berbeda-beda. Contoh CISCO produksi router CISCO banyak digunakan karena konfigurasinya sudah familiar dan banyak instansi pendidikan pun sudah dijadikan mata pelajaran agar bisa di pelajari lebih lanjut. Secara umum, router dibagi menjadi dua buah jenis, yaitu:

A. Static Routing ( Routing Statis)

Static routing (Routing Statis) adalah sebuah router yang memiliki tabel routing statik yang di setting secara manual oleh para administrator jaringan. Routing static pengaturan routing paling sederhana yang dapat dilakukan pada jaringan komputer. Menggunakan routing statik murni dalam sebuah jaringan berarti mengisi setiap entri dalam forwarding table di setiap router yang berada di jaringan tersebut.

Penggunaan routing statik dalam sebuah jaringan yang kecil tentu bukanlah suatu masalah, hanya beberapa entri yang perlu diisikan pada forwarding table di setiap router. Namun Anda tentu dapat membayangkan bagaimana jika harus melengkapi forwarding table di setiap router yang jumlahnya tidak sedikit dalam jaringan yang besar.

Routing Static and Dynamic

CARA KONFIGURASI STATIC ROUTE PADA ROUTER CISCO

Kekurangan dan kelebihan dari Routing Statis diantaranya sebagai berikut :

Dilihat dari Segi	Kelebihan	Kekurangan
Penggunaan Next Hop	Dapat mencegah terjadinya error dalam meneruskan paket ke router tujuan apabila router yang akan meneruskan paket memiliki link yang terhubung dengan banyak router. Itu disebabkan karena router telah mengetahui next hop, yaitu IP Address router tujuan.	static routing yang menggunakan next hop akan mengalami multiple lookup atau lookup yg berulang. lookup yg pertama yang akan dilakukan adalah mencari network tujuan,setelah itu akan kembali melakukan proses lookup untuk mencari interface mana yang digunakan untuk menjangkau next hopnya.
Penggunaan exit interface	Proses lookup hanya akan terjadi satu kali saja ( single lookup ) karena router akan langsung meneruskan paket ke network tujuan melalui interface yang sesuai pada routing table	Kemungkinan akan terjadi error ketika meneruskan paket. jika link router terhubung dengan banyak router, maka router tidak bisa memutuskan router mana tujuanya karena tidak adanya next hop pada tabel routing. karena itulah, akan terjadi error

Routing static dengan menggunakan next hop cocok digunakan untuk jaringan multi-access network atau point to multipoint sedangkan untuk jaringan point to point, cocok dengan menggunakan exit interface dalam mengkonfigurasi static route.

Recursive route lookup adalah proses yang terjadi pada routing tabel untuk menentukan exit interface mana yang akan digunakan ketika akan meneruskan paket ke tujuannya.

CARA KONFIGURASI DYNAMIC ROUTE PADA ROUTER CISCO

B. Dynamic Routing (Routing Dinamis)

Dynamic Routing (Router Dinamis) adalah sebuah router yang memiliki dan membuat tabel routing secara otomatis, dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan antara router lainnya. Protokol routing mengatur router-router sehingga dapat berkomunikasi satu dengan yang lain dan saling memberikan informasi satu dengan yang lain dan saling memberikan informasi routing yang dapat mengubah isi forwarding table, tergantung keadaan jaringannya. Dengan cara ini, router-router mengetahui keadaan jaringan yang terakhir dan mampu meneruskan data ke arah yang benar. Dengan kata lain, routing dinamik adalah proses pengisian data routing di table routing secara otomatis.

Dynamic router mempelajari sendiri Rute yang terbaik yang akan ditempuhnya untuk meneruskan paket dari sebuah network ke network lainnya. Administrator tidak menentukan rute yang harus ditempuh oleh paket-paket tersebut. Administrator hanya menentukan bagaimana cara router mempelajari paket, dan kemudian router mempelajarinya sendiri. Rute pada dynamic routing berubah, sesuai dengan pelajaran yang didapatkan oleh router.

Apabila jaringan memiliki lebih dari satu kemungkinan rute untuk tujuan yang sama maka perlu digunakan dynamic routing. Sebuah dynamic routing dibangun berdasarkan informasi yang dikumpulkan oleh protokol routing. Protokol ini didesain untuk mendistribusikan informasi yang secara dinamis mengikuti perubahan kondisi jaringan. Protokol routing mengatasi situasi routing yang kompleks secara cepat dan akurat. Protokol routng didesain tidak hanya untuk mengubah ke rute backup bila rute utama tidak berhasil, namun juga didesain untuk menentukan rute mana yang terbaik untuk mencapai tujuan tersebut.

Pengisian dan pemeliharaan tabel routing tidak dilakukan secara manual oleh admin. Router saling bertukar informasi routing agar dapat mengetahui alamat tujuan dan menerima tabel routing. Pemeliharaan jalur dilakukan berdasarkan pada jarak terpendek antara device pengirim dan device tujuan.

Macam-Macam dari Routing Dinamis (Dynamic Router) adalah

• RIP (Routing Information Protocol)
• IGRP (Internal Gateway Routing Protokol)
• OSPF (Open Shortest Path First)
• EIGRP (Enhanced Internal Gateway Routing Protokol)
• BGP (Border Gateway Protokol)


Berikut ini tabel perbedaan yang spesifik untuk kedua jenis routing:

Routing Statik	Routing Dinamik
Berfungsi pada protocol IP	Berfungsi pada inter-routing protocol
Router tidak dapat membagi informasi routing	Router membagi informasi routing secara otomatis
Routing table dibuat dan dihapus secara manual	Routing table dibuat dan dihapus secara otomatis
Tidak menggunakan routing protocol	Terdapat routing protocol, seperti RIP atau OSPF
Microsoft mendukung multihomed system seperti router	Microsoft mendukung RIP untuk IP dan IPX/SPX
